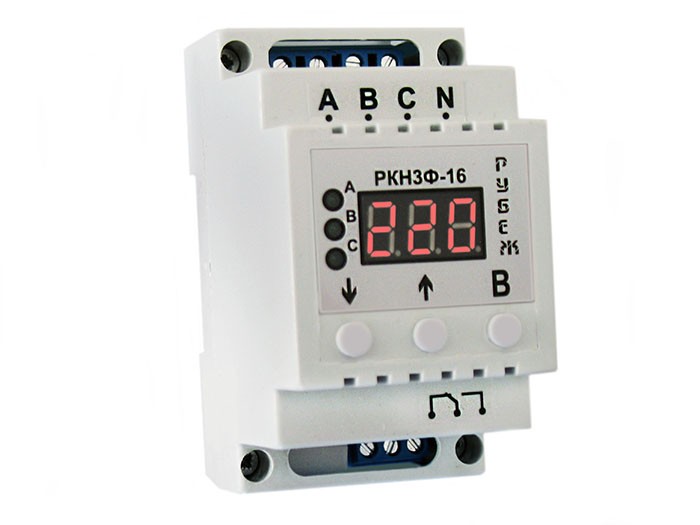

РКН3Ф-16
|
Реле контроля напряжения РКН3Ф-16, в дальнейшем прибор, предназначен для контроля напряжения в трехфазной сети, а также контроля чередования, и перекоса фаз. Прибор имеет регулируемые параметры по верхнему и нижнему пределу напряжения, перекосу фаз, гистерезису, а также регулируемое время срабатывания по верхнему и нижнему пределу напряжения, и регулируемую задержку включения.
При неправильном чередовании фаз (отключаемая функция), на экране прибора индицируется значение ЧЕР. В этом случае для правильной работы прибора, требуется поменять местами две любые фазы, находящиеся рядом. Например А и В, или В и С.
Подключается только через магнитный пускатель!
Технические характеристики:
Занимает три модуля
Рабочее напряжение – 100 – 300В
Максимальное напряжение – 400В
Максимальный ток нагрузки на реле – 16А/250В
Время отключения по верхнему пределу – 40мс. – 2сек.
Время отключения по нижнему пределу – 1 – 10сек.
Нижний предел срабатывания – 130 – 200В
Верхний предел срабатывания – 210 – 280В
Перекос фаз – 10 – 90В
Время задержки включения – 5 – 600сек.
Гистерезис *1 – 1 – 10В
Точность измерения напряжения – 1В
Потребляемая мощность – 2Вт
Рабочая температура – 0 – 40°С
Все настраиваемые параметры сохраняются в энергонезависимой памяти, кроме памяти последнего аварийного состояния прибора.
Цена: 736грн
|

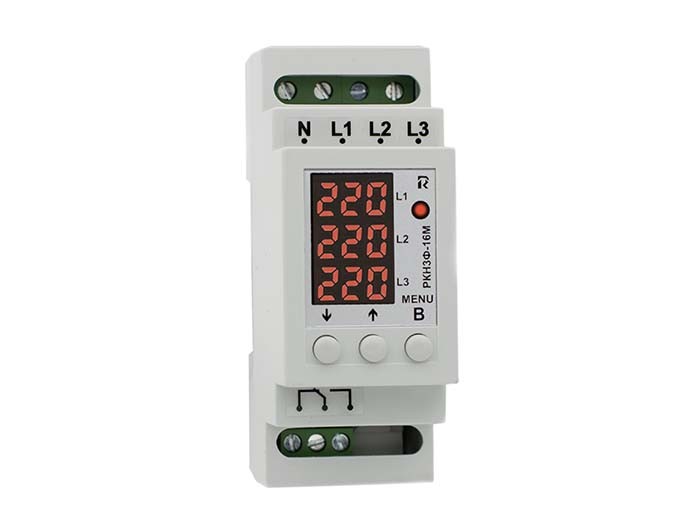

РКН3Ф-16М
|
Реле контроля напряжения РКН3Ф-16М, предназначено для контроля напряжения по трём фазам, контроля чередования и перекоса фаз. Имеет память последнего аварийного отключения, функцию быстрого старта, электронную блокировку кнопок управления, а также регулируемые параметры; верхнего и нижнего пределов напряжения; гистерезиса; перекоса фаз; контроля чередования фаз с возможностью отключения; времени срабатывания верхнего и нижнего пределов напряжения; времени срабатывания по перекосу фаз; задержки на включение. Также предусмотрена корректировка показаний вольтметра по каждой фазе отдельно.
При неправильном чередовании фаз, на экране прибора индицируется значение Phr. В этом случае для правильной работы прибора, требуется поменять местами две любые фазы на входе в прибор (L1 и L2, или L2 и L3) или отключить функцию чередования фаз.
Технические характеристики:
Допустимое напряжение на входе - 100 - 500В
Температура окружающей среды - -30…40°C
Максимальный ток нагрузки на реле прибора - 16А
Время отключения при превышении напряжения - 0.02 – 1.00с
Время отключения при понижении напряжения - 0.40 – 2.00с
Время отключения по перекосу фаз - 1.00 – 5.00с
Погрешность вольтметра - 1%
Потребляемая мощность - 1,5Вт/ч
Верхний предел отключения - 230 - 280В
Нижний предел отключения - 120 - 210В
Задержка на включение - 5 – 600с
Гистерезис на включение - 5 – 15В
Пределы перекоса фаз - 20 - 120В
Степень защиты - IP20
Относительная влажность - 20...80%
Рабочая частота - 50Гц
Габаритные размеры корпуса (В*Ш*Г) мм - 90*35*65
Контроль чередования фаз отключаемый - есть
Память последнего аварийного отключения - есть
Корректировка показаний вольтметра по каждой фазе отдельно - есть
Электронная блокировка кнопок управления - есть
Функция быстрого старта есть
Цена: 842грн
|

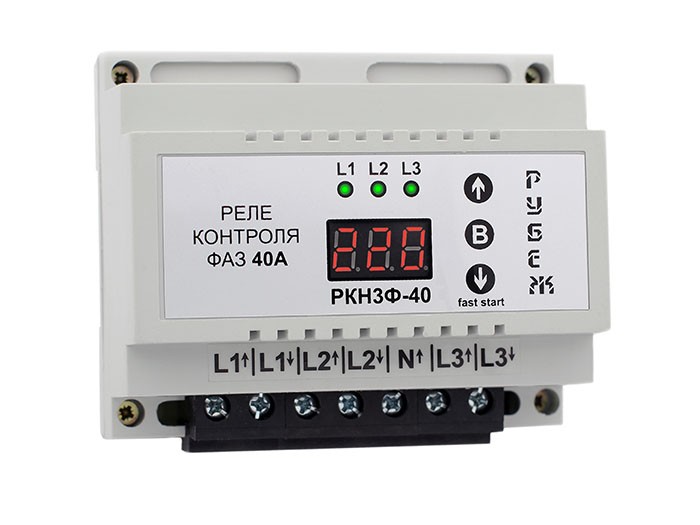

РКН3Ф-40
|
Реле контроля напряжения РКН3Ф-40, в дальнейшем прибор, позволяет контролировать нагрузку до 40А, без вспомогательного контактора.
Прибор предназначен для контроля напряжения по трём фазам, а также контроля чередования, и перекоса фаз. Имеет регулируемые параметры по верхнему и нижнему пределу напряжения, перекосу фаз, чередованию фаз, гистерезису, а также регулируемое время срабатывания по верхнему и нижнему пределу напряжения, и регулируемую задержку включения.
При неправильном чередовании фаз (отключаемая функция), на экране прибора индицируется значение ЧЕР. В этом случае для правильной работы прибора, требуется поменять местами две любые фазы на входе в прибор. Например, L1 и L2, или L2 и L3.
Технические характеристики:
Рабочее напряжение – 120 – 450В (макс. 500В)
Максимальный ток нагрузки на реле – 3×40А/220В
Время отключения по верхнему пределу – (40мс. – 2сек.)
Время отключения по нижнему пределу – (1 – 10сек.)
Нижняя граница отключения – (130 – 200В)
Верхняя граница отключения – (230 – 280В)
Перекос фаз – (10 – 90В)
Время задержки включения – (5 – 600сек.)
Гистерезис 1 – (1 – 10В)
Точность измерения напряжения – 2В
Потребляемая мощность – 2,5Вт
Рабочая температура – (-30 – 40°C)
Все настраиваемые параметры сохраняются в энергонезависимой памяти, кроме памяти последнего аварийного состояния прибора
Цена: 1733грн
|

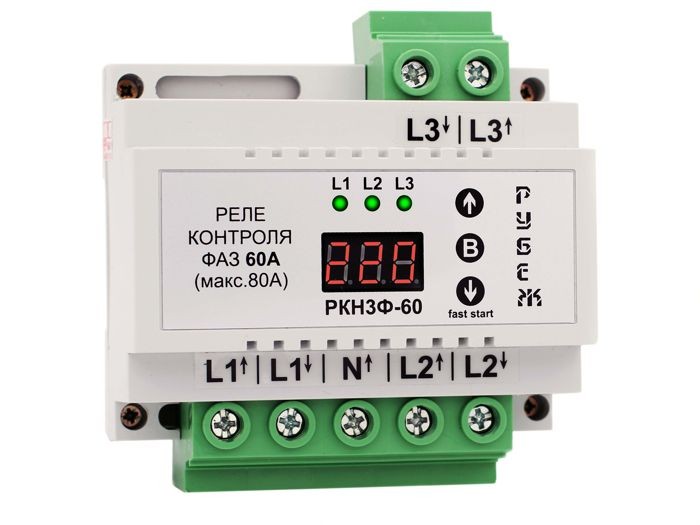

РКН3Ф-60
|
Реле контроля напряжения РКН3Ф-60, в дальнейшем прибор, позволяет контролировать нагрузку 60А (макс. 80А), без вспомогательного контактора.
Прибор предназначен для контроля напряжения по трём фазам, а также контроля чередования, и перекоса фаз. Имеет регулируемые параметры по верхнему и нижнему пределу напряжения, перекосу фаз, чередованию фаз, гистерезису, а также регулируемое время срабатывания по верхнему и нижнему пределу напряжения, и регулируемую задержку включения.
При неправильном чередовании фаз (отключаемая функция), на экране прибора индицируется значение ЧЕР. В этом случае для правильной работы прибора, требуется поменять местами две любые фазы на входе в прибор. Например, L1 и L2, или L2 и L3.
Технические характеристики:
Рабочее напряжение – 120 – 450В (макс. 500В)
Максимальный ток нагрузки на реле – 3×60А/250В (макс. 3×80А)
Время отключения по верхнему пределу – (40мс. – 2сек.)
Время отключения по нижнему пределу – (1 – 10сек.)
Нижняя граница отключения – (130 – 200В)
Верхняя граница отключения – (230 – 280В)
Перекос фаз – (10 – 90В)
Время задержки включения – (5 – 600сек.)
Гистерезис 1 – (1 – 10В)
Точность измерения напряжения – 2В
Потребляемая мощность – 1,5Вт
Рабочая температура – (-30 – 40°C)
Все настраиваемые параметры сохраняются в энергонезависимой памяти, кроме памяти последнего аварийного состояния прибора.
Цена: 2203грн
|
|
 |
 |
